دسته‌بندی: ماژول صوتی
رنگ:آبی و قرمز

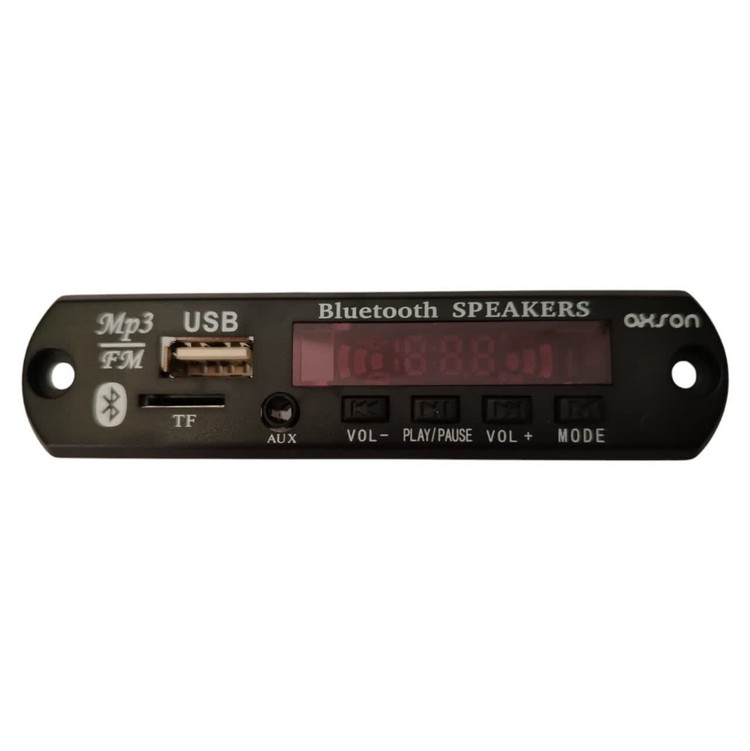

برد فلش خور بلوتوث دار
برند: آکسون
ماژول‌های پخش MP3 آکسون که در بازار ایران معروف هستند، معمولاً بر پایه تراشه‌های تخصصی پخش MP3 مانند آیسی بزرگ (احتمالاً JQ6500 یا YX5300 یا مدل‌های مشابه) ساخته شده‌اند. این ماژول‌ها با تراشه بزرگ (که اغلب به صورت "خوابیده" روی برد قرار دارد) شناخته می‌شوند و قابلیت پخش فایل‌های MP3 از حافظه Micro SD را دارند.
۱. مشخصات فنی (مدل رایج آکسون)
-
تراشه اصلی: JQ6500 (معمولاً نسخه ۲۴ یا ۲۸ پین) یا مشابه (CH340 برای تبدیل سریال)
-
نوع ماژول: پخش‌کننده MP3 مجزا با قابلیت کنترل سریال
-
حافظه: پشتیبانی از کارت حافظه Micro SD (تا ۳۲ گیگابایت - معمولاً FAT16/FAT32)
-
ولتاژ تغذیه: ۳.۷ تا ۵ ولت DC
-
خروجی صدا: هدفون (۳.۵ میلی‌متری) و خروجی بلندگو (معمولاً ۳ وات)
-
رابط‌های کنترلی:
-
پورت سریال (UART - TX/RX) برای ارتباط با میکروکنترلر (آردوینو، STM32 و ...)
-
دکمه‌های فیزیکی روی برد (Play/Pause, Next, Previous, Volume)
-
-
فرمت‌های پشتیبانی شده: MP3 (پشتیبانی از WAV در برخی مدل‌ها)
-
قابلیت‌ها:
-
پخش از پوشه‌های مختلف (/01, /02, ...)
-
تنظیم ولوم (۳۰ سطح)
-
اکولایزر (چند حالت از پیش تنظیم شده)
-
۲. کیفیت ساخت (نقد سخت‌افزاری)
✅ نقاط قوت ساختاری:
-
تراشه تخصصی: استفاده از آیسی مخصوص پخش MP3 (نه یک میکروکنترلر همه‌کاره) که کار را بسیار ساده و پایدار کرده است.
-
خروجی آماده: وجود هم خروجی هدفون و هم خروجی آمپلی‌فایر داخلی برای بلندگو (۳ وات) یک مزیت بزرگ است.
-
سوکت کارت SD: با قفل مکانیکی که کارت را محکم نگه می‌دارد.
-
کریستال نوسان‌ساز: وجود کریستال ۱۲ مگاهرتز یا ۲۴ مگاهرتز برای نوسان دقیق و کیفیت صدای بهتر.
-
دکمه‌های لمسی: روی خود ماژول برای تست سریع بدون نیاز به میکروکنترلر.
❌ نقاط ضعف ساختاری:
-
کیفیت آمپلی‌فایر داخلی: آمپلی‌فایر کلاس D داخلی (معمولاً ۳ وات) کیفیت متوسطی دارد و برای بلندگوهای باکیفیت مناسب نیست. برای کیفیت بهتر باید از خروجی هدفون استفاده کرده و به یک آمپلی‌فایر خارجی بدهید.
-
نویز زمینه: در زمان سکوت، یک نویز هیس خفیف (مخصوصاً در خروجی بلندگو) شنیده می‌شود.
-
لحیم‌کاری: در نمونه‌های ارزان، کیفیت لحیم‌کاری پایه‌ها (مخصوصاً پایه‌های تراشه بزرگ) گاهی نامناسب است.
-
محدودیت نرم‌افزاری: نام‌گذاری فایل‌ها و پوشه‌ها باید طبق قواعد خاصی باشد (مثلاً 0001.mp3، 0002.mp3) وگرنه به ترتیب دلخواه پخش نمی‌شوند.
۳. عملکرد و کارایی (نقد کاربردی)
✅ نکات مثبت عملکردی:
-
راحتی استفاده: با ارسال چند دستور ساده سریال (مثلاً ارسال بایت 0x01 برای پخش اولین آهنگ) میتوانید آن را کنترل کنید.
-
پخش از پوشه: امکان دسته‌بندی آهنگ‌ها در پوشه‌ها (مثلاً پوشه ۱ برای موسیقی، پوشه ۲ برای افکت‌های صوتی).
-
مصرف انرژی پایین: با ۵ ولت کار می‌کند و جریان مصرفی مناسبی دارد (مناسب برای پروژه‌های باتری‌خور).
-
راه‌اندازی آسان با آردوینو: کتابخانه‌های آماده (مثل DFPlayer Mini Library) معمولاً با این ماژول‌ها هم کار می‌کنند.
❌ نکات منفی عملکردی:
-
تأخیر (Latency): بین ارسال فرمان و شروع پخش کمی تأخیر وجود دارد (چند میلی‌ثانیه) که در پروژه‌های حساس به زمان (مثل افکت‌های صوتی همزمان) باید در نظر گرفته شود.
-
پشتیبانی محدود از فرمت: فقط MP3 (و گاهی WAV). فرمت‌های دیگر مثل FLAC یا AAC پشتیبانی نمی‌شوند.
-
محدودیت تعداد فایل: حداکثر ۹۹ یا ۲۵۵ فایل در هر پوشه (بسته به مدل).
-
حساسیت به نام‌گذاری: اگر فایل‌ها را به درستی نام‌گذاری نکنید، ترتیب پخش به هم می‌ریزد.
۴. ارتباط با آردوینو و میکروکنترلرها
این ماژول‌ها معمولاً ۴ پین اصلی برای ارتباط سریال دارند:
-
VCC: تغذیه (۵ ولت)
-
GND: زمین
-
L: خروجی صدای چپ
-
R: خروجی صدای راست
-
ANT:آنتن
نکته مهم: سطح ولتاژ منطقی این ماژول‌ها معمولاً ۳.۳ ولت است. اگر با آردوینو (۵ ولت) کار می‌کنید، بهتر است از یک تقسیم‌کننده ولتاژ (ولتاژ دیوایدر) برای پایه RX استفاده کنید تا ماژول نسوزد.
۵. کاربردها
-
پروژه‌های رباتیک: پخش افکت‌های صوتی برای ربات‌ها.
-
ساخت اسپیکر بلوتوثی: به همراه ماژول بلوتوث و آمپلی‌فایر.
-
دستگاه‌های هشدار دهنده: پخش پیام‌های صوتی در آلارم‌ها.
-
پروژه‌های هنری و اینتراکتیو: نصب در عروسک‌ها یا تابلوهای دیجیتال.
-
سیستم‌های راهنما: پخش توضیحات صوتی در موزه‌ها یا نمایشگاه‌ها.
۶. نتیجه‌گیری و جمع‌بندی
| جنبه | وضعیت |
|---|---|
| قیمت | بسیار مناسب (اقتصادی) |
| کیفیت صدا | خوب (برای کاربردهای عمومی) |
| کیفیت ساخت | متوسط (نمونه‌های با کیفیت بهتر هستند) |
| سهولت استفاده | عالی (مخصوصاً با کتابخانه‌های آماده) |
| توان خروجی | مناسب برای بلندگوهای کوچک (تا ۳ وات) |
نمره نهایی: ۷.۵ از ۱۰
ماژول پخش MP3 آکسون (با تراشه بزرگ) یک ابزار عالی و مقرون به صرفه برای اضافه کردن قابلیت پخش صدا به پروژه‌های الکترونیکی است. اگر به دنبال یک راه‌حل ساده، سریع و کم‌هزینه برای پخش فایل‌های MP3 هستید (بدون نیاز به طراحی مدارات پیچیده صوتی)، این ماژول انتخاب بسیار مناسبی است.
در فروشگاه اس ام دی شاپ این محصول را میتوانید با مناسب ترین قیمت و بهترین کیفیت تهیه کنید
