ماژول بلوتوث M18

MH-M18مشخصات فنی

ویژگی	مشخصات
نسخه بلوتوث	۵.۰ (در مدل‌های جدید) / ۴.۲ (در مدل‌های قدیمی)
پروفایل پشتیبانی	A2DP، AVRCP، HFP، HSP
تراشه اصلی	معمولاً JL یا CSR
خروجی صدا	استریو (کانال چپ و راست)
ولتاژ تغذیه	۳.۷-۵ ولت DC
جریان مصرفی	۳۰-۵۰ میلی‌آمپر
فاصله مفید	تا ۱۰ متر (دیوارهای داخلی کاهش می‌دهد)
نسبت سیگنال به نویز	> ۹۰ دسی‌بل
THD	< ۰.۱٪

ویژگی‌های کلیدی MH_M18:

✅ قابلیت پخش همزمان دو کانال: خروجی استریو واقعی
✅ پشتیبانی از کارت حافظه: پخش مستقیم MP3 از microSD
✅ ورودی USB: پخش از فلش مموری
✅ ورودی AUX: اتصال به منابع صوتی سیمی
✅ کنترل از راه دور: برخی مدل‌ها ریموت کنترل دارند
✅ نمایشگر LED: نمایش وضعیت و track



نقاط قوت:

✅ نصب آسان: فقط با ۴-۵ سیم می‌توانید راه‌اندازی کنید
✅ قیمت بسیار مناسب: ارزان‌ترین گزینه برای بلوتوثی کردن سیستم صوتی
✅ چندمنظوره: کار با USB، SD، AUX و بلوتوث
✅ کیفیت صدای قابل قبول: برای مصارف معمولی کاملاً مناسب
✅ اندازه کوچک: ۵۰×۳۰ میلی‌متر
✅ تشخیص خودکار: اولویت با ورودی فعال

نقاط ضعف:

❌ نویز زمینه: در برخی مدل‌ها نویز هیس خفیف شنیده می‌شود
❌ کیفیت ساخت متغیر: تفاوت فاحش بین مدل‌های اصل و کپی
❌ برد محدود: با مانع، برد به ۳-۴ متر کاهش می‌یابد
❌ قطع و وصل شدن: در مدل‌های بی‌کیفیت گاهی اتصال قطع می‌شود
❌ تأخیر صدا (Latency): برای تماشای فیلم ممکن است لبخوانی به هم نخورد

مقایسه با رقبا:

ویژگی	M18	MH-M18	MH-M28	XY-BT-MINI
نسخه بلوتوث	۵.۰	۵.۰	۵.۱	۴.۲
کیفیت صدا	خوب	خوب	عالی	متوسط
برد	۱۰ متر	۱۰ متر	۱۵ متر	۸ متر
امکانات	کامل	کامل	پیشرفته	پایه
قیمت	اقتصادی	متوسط	بالا	بسیار ارزان

نحوه سیم‌کشی و اتصال:

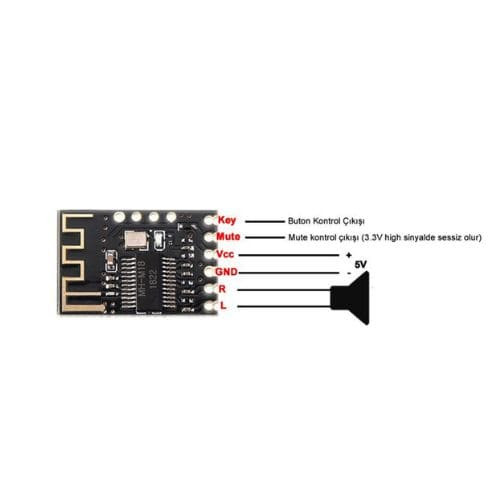

پین‌های ماژول M18:
- VCC: تغذیه مثبت (۳.۷-۵ ولت)
- GND: تغذیه منفی (زمین)
- L: خروجی کانال چپ
- R: خروجی کانال راست
- KEY: دکمه‌های کنترل (در مدل‌های مختلف متفاوت)

نمودار اتصال ساده:



مشکلات رایج و رفع آنها:

مشکل	علت	راه‌حل
نویز هیس	زمین نامناسب	از یک نقطه GND مشترک استفاده کنید
قطع شدن صدا	فاصله زیاد	ماژول را نزدیک‌تر کنید
نشناختن USB	فرمت نادرست	فرمت FAT32 باشد
تأخیر صدا	نسخه قدیمی بلوتوث	از بلوتوث ۵.۰ استفاده کنید
داغ شدن ماژول	ولتاژ بالا	ولتاژ را به ۵ ولت کاهش دهید

پروژه‌های پیشنهادی با M18:

۱. بلندگوی بلوتوث خانگی: M18 + TPA3116 + دو بلندگو
۲. آمپلی‌فایر قدیمی را بلوتوثی کنید: M18 به ورودی AUX آمپلی‌فایر
۳. سیستم صوتی ماشین: M18 + تغذیه ۱۲ به ۵ ولت
۴. هدست بی‌سیم: پروژه پیشرفته با باتری لیتیومی
۵. ساندبار تلویزیون: M18 + TPA3110 + بلندگوهای باریک

هزینه تقریبی پروژه کامل:

• جمع‌بندی نهایی:

ماژول M18 یک انتخاب عالی برای پروژه‌های بلوتوثی DIY است. با توجه به قیمت مناسب و امکانات کامل، بهترین گزینه برای بلوتوثی کردن سیستم‌های صوتی قدیمی یا ساخت اسپیکر بلوتوث خانگی محسوب می‌شود.
