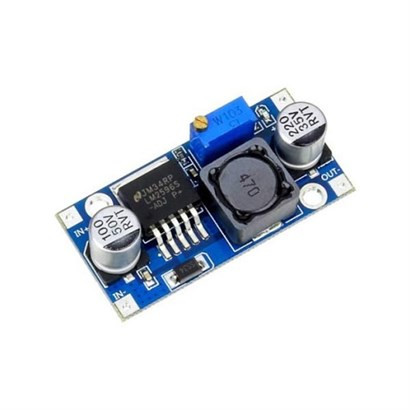

ماژول مبدل تغذیه LM2596

عملکرد و کارایی (نقد کاربردی)

✅ نکات مثبت عملکردی:

• بازدهی خوب: بازدهی حدود ۸۰-۹۰٪ نسبت به رگولاتورهای خطی (مثل ۷۸۰۵) بسیار بهتر است و گرمای کمتری تولید می‌کند.

• نوسان خروجی (Ripple) کم: نسبت به بسیاری از مبدل‌های ارزان دیگر، نویز و ریپل خروجی آن کمتر است (البته نه به خوبی مبدل‌های خطی).

• تنظیم آسان: با یک پیچ‌گوشتی ساده می‌توان ولتاژ خروجی را دقیق تنظیم کرد.

• مقاومت در برابر نوسانات ورودی: ولتاژ خروجی در برابر تغییرات ولتاژ ورودی (Line Regulation) و تغییرات جریان بار (Load Regulation) پایدار خوبی دارد.

❌ نکات منفی عملکردی:

• محدودیت جریان واقعی (مهم‌ترین نقد):

  • ماژول در شرایط ایده‌آل (ورودی نزدیک به خروجی و جریان کم) می‌تواند ۳ آمپر بدهد.

  • اما در عمل، برای جریان‌های بالای ۲ آمپر و اختلاف ولتاژ زیاد (مثلاً ۲۴ به ۵ ولت)، تراشه و دیود به شدت داغ می‌کنند.

  • توصیه می‌شود برای اطمینان و طول عمر بیشتر، ماژول را در جریان‌های کمتر از ۲ آمپر و با هیت‌سینک اجباری استفاده کنید.

• عدم وجود نشانگر LED: در اکثر مدل‌ها، LED نشانگر روشن بودن وجود ندارد.

• عدم حفاظت در برابر قطبیت معکوس: اگر ورودی را با قطب اشتباه وصل کنید، ماژول (و احتمالاً تراشه) می‌سوزد.

• پتانسیومتر حساس: پیچ تنظیم ولتاژ بسیار حساس است و با کوچکترین چرخش، ولتاژ تغییر می‌کند.

• محدودیت‌های مهم و هشدارها

• اتصال کوتاه نکشید!
  اگر خروجی را مستقیم به هم اتصال کوتاه کنید، جریان بسیار زیادی می‌کشد و ممکن است تراشه بسوزد. (گرچه تراشه اصلی دارای حفاظت اتصال کوتاه است، اما نمونه‌های تقلبی ممکن است این حفاظت را نداشته باشند).

• خازن خروجی را دستکاری نکنید:
  اگر خازن خروجی را بردارید یا خازن با ظرفیت خیلی کم بگذارید، مدار نوسان می‌کند و ممکن است ناپایدار شود.

• افت ولتاژ سیم‌ها:
  در جریان‌های بالا، سیم‌های نازک باعث افت ولتاژ قابل توجهی می‌شوند. برای جریان بیش از ۱ آمپر، از سیم‌های نسبتاً قطور استفاده کنید.

• نتیجه‌گیری و جمع‌بندی

  جنبه	وضعیت
  قیمت	عالی (بسیار مقرون به صرفه)
  بازدهی	خوب
  کیفیت ساخت	متغیر (بستگی به نمونه دارد)
  جریان دهی واقعی	متوسط (حداکثر ۲ آمپر مطمئن)
  سهولت استفاده	بسیار آسان
